תיאור מוצרים

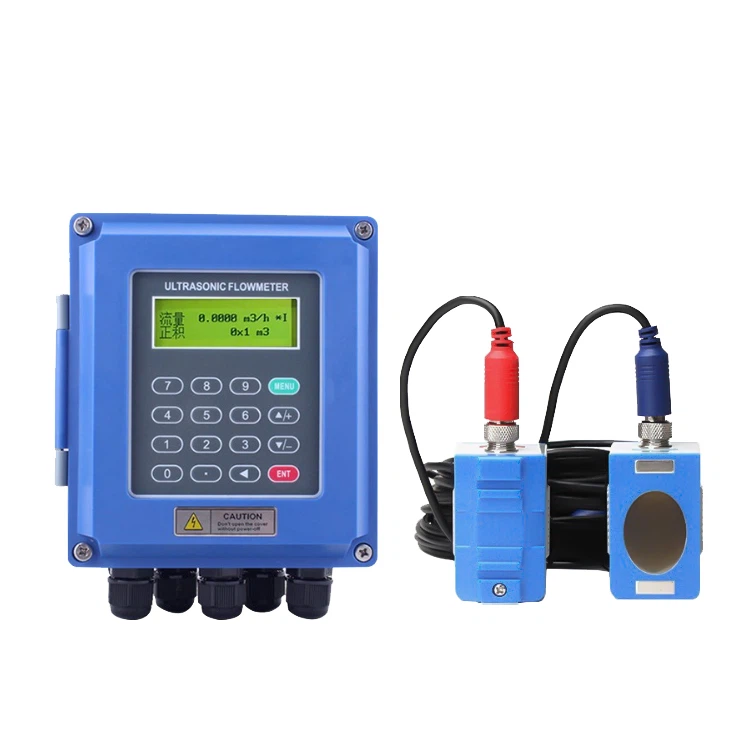

UF2000-B מד זרימה קולי, מעוצב עבור מדידות מקוונות-ארוכות טווח עם ממיר חזק בדירוג IP67- ומתמרים מדורג IP68- לעמידות משופרת. זה נותן מענה למגוון רחב של יישומי נוזלים, כולל נוזלים טהורים במיוחד, מים ניידים, כימיקלים, ביוב גולמי, מים מוחזרים, מי קירור, מי נהרות ושפכי צמחים. עם התקנת המונה קלה לתלייה על הקיר והתקנת ההדק של הבדיקות, אין צורך בחדירת צינור ועצירת ייצור, אידיאלי עבור יישומים תעשייתיים וסביבתיים מגוונים.
תכונות המוצר
- דיוק מדידה גבוה של 1%.
- עיצוב חזק עם ממיר IP67 ומתמרים IP68.
- טווח מדידה רחב, מתאים לגדלים של צינורות מ-DN15 מ"מ עד DN6000 מ"מ.
- גמיש עם שלוש שיטות התקנה: צמודה על הקיר, מותקנת על מסילת DIN-ותיבה מוגנת-פיצוץ.
- מדידת חום/אנרגיה נתמכת על ידי חיבור מתמר הטמפרטורה.
מפרט מוצר
|
מְאָרֵחַ |
דִיוּק |
±1% |
|
לְהַצִיג |
LCD 2X20 תווים עם תאורה אחורית, תומך בשפות סינית, אנגלית ואיטליה |
|
|
פלט אות |
פלט חד כיווני של 4~20mA, התנגדות חשמלית 0~1K, דיוק 0. 1%(אופציונלי) |
|
|
פלט דופק OCT חד כיווני (רוחב דופק 6 ~ 1000ms, ברירת המחדל היא 200ms) |
||
|
פלט ממסר חד כיווני |
||
|
פלט אות |
קלט תלת כיווני 4~20mA, דיוק 0. 1%, אות רכישה כגון טמפרטורה, לחיצה ופלס נוזל |
|
|
חבר את מתמר הטמפרטורה Pt100, יכול לסיים את מדידת החום/אנרגיה |
||
|
ממשק נתונים |
לבודד ממשק טורי Rs485, לשדרג את תוכנת מד הזרימה באמצעות מחשב, לתמוך ב- MODBUS |
|
|
מצב התקנת צינור |
חומר צינור |
פלדה, נירוסטה, ברזל יצוק, נחושת, צינור מלט, PVC, אלומיניום, מוצר פלדת זכוכית, אניה מותרת |
|
קוטר צינור |
DN32~6000 מ"מ |
|
|
צינור ישר |
התקנת המתמר צריכה להיות מרוצה: upstream10D, downstream 5D, 30D מהמשאבה |
|
|
סביבת עבודה |
דרגת הגנה |
מארח: IP67; חיישן זרימה: IP68 |
|
טֶמפֶּרָטוּרָה |
מארח:-20~60 ; חיישן זרימה:-30 ~ 160 |
|
|
לַחוּת |
מארח: 85%RH; חיישן זרימה יכול למדוד מתחת למים, עומק מים ^ 2 מ' (דבק אטום מתמר) |
|
|
ספק כוח |
DC8~36V או AC85~264V |
|
מידות המוצר
