תיאור מוצרים

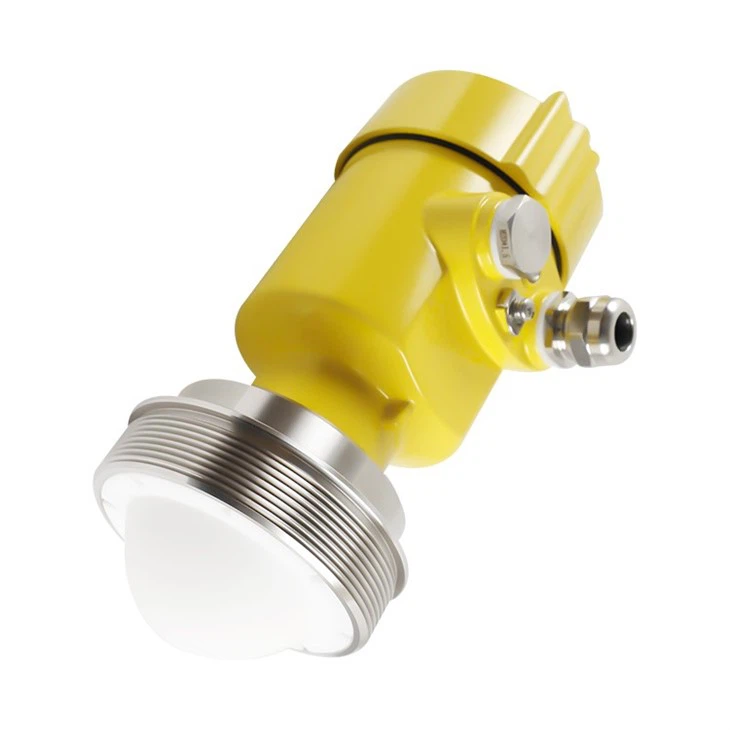

MQ8 הוא מוצר מכ"ם של 76-81GHz מאופנן בתדר גל מתמשך (FMCW) התומך ביישומי מערכת ארבע תיל ושני תיל. הטווח המרבי שלו יכול להגיע ל-120 מ', והשטח העיוור קטן. חיישן מפלס מכ"ם זה מסוגל למדוד רמות של נוזלים ומוצקים גם יחד, אפילו בסביבה קשה, כולל לחץ גבוה, טמפרטורה גבוהה, אבק חזק, מכשולים. זה מיועד למשתמשים שדורשים מדידה מדויקת או יישומי ניטור רמות הקשורים לתנאי עבודה גרועים.
תכונות מוצר
- שבב RF גלי CMOS, דיוק של עד ±1 מ"מ
- יחס S/N גבוה ושטח עיוור קטן יותר
- תדר 80GHz, פס עבודה 5GHz לרזולוציה ודיוק גבוהים יותר
- מטרות קטנות מסוגלות אפילו בסביבה קשה
- הפעלה ושדרוג מרחוק, קיצוץ זמן המתנה ושיפור יעילות העבודה
- טווח מקסימלי של 120 מטר, מתאים לניטור כמעט כל הנוזלים והמוצקים
מפרט מוצר
|
תדר שידור |
76GHz~81GHz, רוחב תדר סריקת FM 5GHz |
|
טווח מדידה |
35m 85m 120m |
|
דיוק מדידה |
±1 מ"מ |
|
זווית קרן |
3 מעלות, 8 מעלות |
|
טווח של קבוע דיאלקטרי בשימוש |
גדול או שווה ל-2 |
|
טווח אספקת חשמל |
18~28.0VDC, מערכת ארבעה חוטים (<1W) |
|
מצב תקשורת |
אוטובוס HART/MODBUS |
|
פלט אות |
4~20mA או RS-485 |
|
לחץ תהליך |
-0.1~2MPa |
|
כניסת כבל |
M20*1.5 |
|
דרגת הגנה |
IP67 |
|
מצב התקנה |
חוט או אוגן |
מידות המוצר
תגיות פופולריות: משדר רמת מכ"ם 80 ג'יגה הרץ, סין יצרנים, ספקים של משדרי מכ"ם ברמה 80 גיגה הרץ
תכונות מוצר
- שבב RF גלי CMOS, דיוק של עד ±1 מ"מ
- יחס S/N גבוה ושטח עיוור קטן יותר
- תדר 80GHz, פס עבודה 5GHz לרזולוציה ודיוק גבוהים יותר
- מטרות קטנות מסוגלות אפילו בסביבה קשה
- הפעלה ושדרוג מרחוק, קיצוץ זמן המתנה ושיפור יעילות העבודה
- טווח מקסימלי של 120 מטר, מתאים לניטור כמעט כל הנוזלים והמוצקים
מידות המוצר
מפרט מוצר
|
תדר שידור |
76GHz~81GHz, רוחב תדר סריקת FM 5GHz |
|
טווח מדידה |
35m 85m 120m |
|
דיוק מדידה |
±1 מ"מ |
|
זווית קרן |
3 מעלות, 8 מעלות |
|
טווח של קבוע דיאלקטרי בשימוש |
גדול או שווה ל-2 |
|
טווח אספקת חשמל |
18~28.0VDC, מערכת ארבעה חוטים (<1W) |
|
מצב תקשורת |
אוטובוס HART/MODBUS |
|
פלט אות |
4~20mA או RS-485 |
|
לחץ תהליך |
-0.1~2MPa |
|
כניסת כבל |
M20*1.5 |
|
דרגת הגנה |
IP67 |
|
מצב התקנה |
חוט או אוגן |
