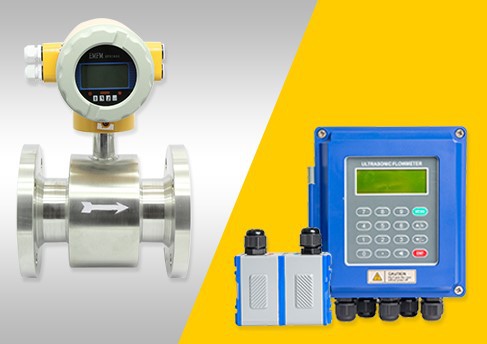

לאחר בדיקת מד הזרימה הנפוץ לשפכים, אנו מוצאים ששני סוגי מדי הזרימה הם הטובים ביותר בשוק הנוכחי.
מד זרימה אלקטרומגנטי, הטוב ביותר עבור צינורות סגורים
מדי זרימה אולטראסוניים, הטובים ביותר בין טכנולוגיית המדידה ליצירת קשר
מה זה שפכים/ביוב?
מי שפכים, הנקראים גם שפכים, הם המונח המשמש למים ששימשו בפעילויות אנושיות שונות ואינם מתאימים עוד לייעודם המקורי. במילים פשוטות, שפכים הם מים משומשים, כמו מים ממקלחות, בישול, שטיפת ידיים, כביסה ותהליכים תעשייתיים. טיפול נכון בשפכים הוא קריטי שכן הוא משפיע על חיי האדם והייצור.
מדוע מודדים שפכים?
מי שפכים מוסדרים על ידי רשויות שלטון, הקובעות תקנים לקביעת הרמות המקובלות של אלמנטים שעדיין יכולים להיות נוכחים לפני שחרור המים. סטנדרטים אלה חיוניים בשמירה על המערכות האקולוגיות ובתי הגידול שאליהם יוחזרו המים בתוך פרשת המים. על מנת להבטיח ציות, רשויות השלטון מחייבות גם רישום ודיווח של שיעורי המינימום, המקסימום והממוצע של מים זורמים הנכנסים למתקן לטיפול במים. מדידות אלו מסייעות במעקב אחר זרימת המים ותורמות לניהול יעיל של תהליכי הטיפול.
הנה הבדל עיקרי בין שני סוגי מדי הזרימה לשפכים, מבחינת עקרון העבודה, היתרונות והחסרונות וההתקנה.
מד זרימה אלקטרומגנטי
מהם עקרון העבודה של מד זרימה מגנטי?
מדי זרימה אלקטרומגנטייםעבודה על ידי הפעלת זרם חילופין על סלילים סביב צינור זרימה לא מוליך. זה יוצר שדה מגנטי שמקיים אינטראקציה עם הנוזל המוליך שזורם דרך הצינור. כאשר הנוזל נע, הוא משרה מתח בניצב לשדה המגנטי, הנמדד על ידי אלקטרודות. אות המתח מעובד ומומר למדידת קצב זרימה.
מהם היתרונות בשימוש במד זרימה מגנטי למדידת שפכים?
דיוק: מדי זרימה מגנטיים מספקים מדידות זרימה מדויקות ביותר, אפילו בתנאים מאתגרים עם קצבי זרימה משתנים, מערבולות או מוצקים מרחפים בשפכים. יש להם טווח מדידה רחב והם יכולים להתמודד ביעילות עם קצבי זרימה נמוכים וגבוהים.
אמינות: למדי זרימה מגנטיים אין חלקים נעים, ויש להם חומרים שונים של ספינות ואלקטרודות, מה שהופך אותם לאמינים ביותר וממזער את הסיכון לכשל מכני או בלאי.
חלקים לא נעים: למד זרימת Mag אין חלקים נעים בתוך הצינור ולכן הם אינם חוסמים את הזרימה ויש ירידת לחץ מינימלית ומונעים הצטברות של פסולת או מוצקים, ומקטינים את הסיכוי לסתימה או סתימה.
תחזוקה נמוכה: בשל פשטותם והיעדר חלקים נעים, מדי זרימה מגנטיים דורשים תחזוקה מינימלית. הם אינם מועדים לבלאי מכני או זיהומים, מה שמפחית את זמן ההשבתה ועלויות התפעול.
מגוון רחב של גדלי צינורות: גדלים שונים נתמכים, כמו DN10-2000mm, עבור צינורות קטנים וענקיים, המאפשרים התקנה קלה ותאימות עם קוטרי צינורות שונים הנפוצים במכוני טיהור שפכים.
חסרונות של מדי זרימה אלקטרומגנטיים
בעוד שלמדדי זרימה אלקטרומגנטיים יש יתרונות רבים, יש גם כמה מגבלות או חסרונות פוטנציאליים שיש לקחת בחשבון:
דרישת מוליכות: מדי זרימה אלקטרומגנטיים דורשים שהנוזל הנמדד יהיה בעל רמה מינימלית מסוימת של מוליכות. הם עשויים שלא לספק מדידות מדויקות לנוזלים עם מוליכות נמוכה מאוד, כגון נוזלים או גזים לא מוליכים. במקרים כאלה, טכנולוגיות אלטרנטיביות למדידת זרימה עשויות להיות מתאימות יותר.
עלות ראשונית: למדי זרימה אלקטרומגנטיים עשויה להיות עלות ראשונית גבוהה יותר. ככל שגודל הצינור גדול יותר, כך העלויות גבוהות יותר.
כיצד מותקן מד זרימה מגנטי?
ניתן להתקין מדי זרימה מגנטיים על ידי אוגנים, חוטים או מהדקים. ויש כמה הערות בעת התקנת ה. עיין במאמרים הקודמים שלנו לפרטים.
מד זרימה אולטראסוני
מהם עקרון העבודה של מד זרימה מגנטי?
מדי זרימה אולטראסונייםהשתמש בעקרון זמן המעבר או הדופלר כדי למדוד את זרימת הנוזל. מדי זמן מעבר פולטים אותות אולטרסאונד בין שני מתמרים הממוקמים בצינור. משך הזמן שלוקח לאותות לעבור במעלה הזרם ומורד הזרם נמדד. הוא פולט גלים קוליים לתוך הנוזל הזורם ומודד את שינוי התדר הנגרם על ידי חלקיקים או בועות בנוזל, ומספק מידע על מהירות הזרימה.
מהם היתרונות של מד זרימה אולטרסאונד למדידת שפכים?
מדידה לא חודרנית: מדי זרימה אולטרסאונדים מאמצים מדידה ללא מגע, לכן, הם אינם חודרניים, כלומר אינם דורשים כל החדרה לצינור או מגע ישיר עם הנוזל. זה מבטל את הצורך בחיתוך הצינור או הכנסת נקודות כשל פוטנציאליות, מה שמפחית את זמן ההתקנה ודרישות התחזוקה.
תאימות רחבה: ניתן להשתמש במדדי זרימה אולטראסוניים עם חומרי צינורות שונים, כולל מתכות, פלסטיק ובטון, וצינורות קטנים לצינורות ענקיים, כמו מ-DN32-DN6000mm. הם מתאימים למדידת שפכים המכילים מוצקים, כימיקלים וחלקיקים שוחקים מבלי לגרום לחסימה או נזק.
מדויק ואמין: מדי זרימה אולטראסוניים מספקים מדידות זרימה מדויקות על פני מגוון רחב של קצבי זרימה. הם מסוגלים לזהות קצבי זרימה נמוכים וגבוהים בדיוק, ומבטיחים נתונים אמינים לניטור תהליכים, בקרה ותאימות.
ירידת לחץ מינימלית: למדי זרימה אולטרסאונדים יש השפעה מינימלית על מאפייני הזרימה של מי השפכים, מכיוון שהם אינם מציגים חסימות או הגבלות כלשהן. זה מוביל למפל לחץ מינימלי על פני מד הזרימה, מה שמאפשר פעולה חסכונית באנרגיה ושמירה על ביצועי המערכת.
התקנה קלה: די קל להתקין מדי זרימה קוליים ואין קידוח צינור או עצירת ייצור.
חסרונות של מדי זרימה אולטרסאונדים
מדי זרימה אולטרסאונד עלולים להיתקל באתגרים בעת מדידת נוזלים בעלי מוליכות נמוכה, כגון מים מופחתים או פחמימנים מסוימים. האותות האולטראסוניים דורשים רמה מסוימת של מוליכות לשידור ומדידה תקינים.
כיצד מותקן מד זרימה אולטראסוני?
שיטת ההתקנה הנפוצה ביותר של מדי זרימה קוליים היא שיטת ההידוק. זוג מתמרים מותקנים על הצינורות באמצעות מהדקים.
שאלות נפוצות
שיקולים לבחירת מד הזרימה הנכון
בחירת מד הזרימה המתאים דורשת הבנה מעמיקה של דרישות האפליקציה. לכן, הקדשת זמן מספקת להערכת סוג הנוזל ודרישות ההתקנה באופן שלב אחר שלב ושיטתית היא חיונית. כדי להתחיל את תהליך בחירת מד הזרימה, יש לקחת בחשבון מספר גורמים, כגון:
- סוג הנוזל
- קביעת דרישות מדידת נפח או זרימת מסה
- הערכת אופי וצמיגות הנוזל
- הערכת הלחץ המקסימלי והמינימלי, הטמפרטורה וקצב הזרימה
- הבטחת תאימות נוזל עם מד הזרימה
- גודל צינור
- הגדרת הצורך בתצוגה מקומית, יציאות אות אלקטרוניות או פרוטוקולי תקשורת מיוחדים (למשל, RS232/RS485, Ethernet, HART, MODBUS)
